Dış Cephe Isı Yalıtım Sistemi (Mantolama) Teknik Şartnamesi 2026:
Usta Bahaneleri ve Şantiye Gerçekleri
Mimar ve Mühendisler İçin Ön Söz
Mantolama, Türkiye'de en yaygın yapılan ve en yaygın yanlış yapılan dış cephe imalatıdır. Binalar teslim edildiğinde cephe mükemmel görünür — ama birkaç kışın ardından plakalar kabarır, köşeler çatlar, dübelsiz yüzeyler bütün bir pano olarak düşer. Bazı durumlarda bu düşen panolar can güvenliğini tehdit eder. Yangın şeridi eksik olduğunda ise 7 katlı bir bina yangınında alevler cephe boyunca hızla yükselir. Bu şartname, Türkiye standartları (TS EN 13499, TS EN 13500, TS 825, BEP Yönetmeliği) ve Binaların Yangın Güvenliği Yönetmeliği çerçevesinde, sahada gerçekten yaşanan hataları ve müteahhit bahanelerini belgeler.
Şartname İçindekiler
- Genel Standartlar
- 1. Yüzey Hazırlığı ve Pul Testi
- 2. Başlangıç Profili ve Zemin Detayı
- 3. Yapıştırıcı Uygulama Yöntemi
- 4. Dübel Sayısı ve Rüzgar Yükü Hesabı
- 5. EPS mi, Taş Yünü mü? Yangın Yönetmeliği
- 6. Yangın Şeridi Zorunluluğu
- 7. Toprak Altına EPS Yasağı — XPS Zorunluluğu
- 8. Alkali Dayanımlı Cam Elyaf Filesi Zorunluluğu
- 9. Köşe ve Kenar Profilleri
- 10. Pencere-Mantolama Birleşim Detayı
- 11. Isı Köprüsü: Balkon ve Döşeme Kenarı
- 12. Baz Sıva Katları ve Kurutma Süresi
- 13. Hata Maliyet Tablosu
Genel Standartlar ve Yasal Dayanak
Malzeme Standartları
EPS yalıtım levhası: TS EN 13163
MW mineral yün levhası: TS EN 13162
EPS esaslı ETICS sistemi: TS EN 13499
MW esaslı ETICS sistemi: TS EN 13500
Binalarda ısı yalıtımı: TS 825
Yasal Zorunluluklar
BEP Yönetmeliği (Binalarda Enerji Performansı)
Binaların Yangın Güvenliği Yönetmeliği
Yangın sınıflandırma: TS EN 13501-1
Cam elyaf filesi alkali direnci: TS EN 13496
Dübel çekme dayanımı: TS EN 13494
Sistem Bütünlüğü Zorunluluğu: ETICS (Dış Cephe Isı Yalıtım Kompozit Sistemi), bileşenlerinin tamamı aynı sistemden ve aynı üreticiden temin edilmek zorundadır. Yapıştırıcı bir üreticiden, dübel başka üreticiden, baz sıva başka üreticiden alınamaz. Üretici sistem onayı olmayan kombinasyonlarda garanti geçersizdir, performans hesaplarında kullanılan çekme dayanımı değerleri de geçersiz olur. Kabul gören sistem üreticileri: Baumit, Weber, Caparol, Sika, Rockwool, Knauf.
| Yalıtım Bölgesi | TS 825 Minimum Kalınlık (2026) | Önerilen |
|---|---|---|
| İstanbul, Ankara, İzmir (2. Bölge) | EPS: min. 60 mm / MW: min. 50 mm | 80-100 mm |
| Bursa, Kayseri (3. Bölge) | EPS: min. 80 mm / MW: min. 70 mm | 100-120 mm |
| Erzurum, Ağrı (4. Bölge) | EPS: min. 100 mm / MW: min. 90 mm | 120-150 mm |
| Antalya, Adana (1. Bölge) | EPS: min. 40 mm / MW: min. 40 mm | 60 mm |

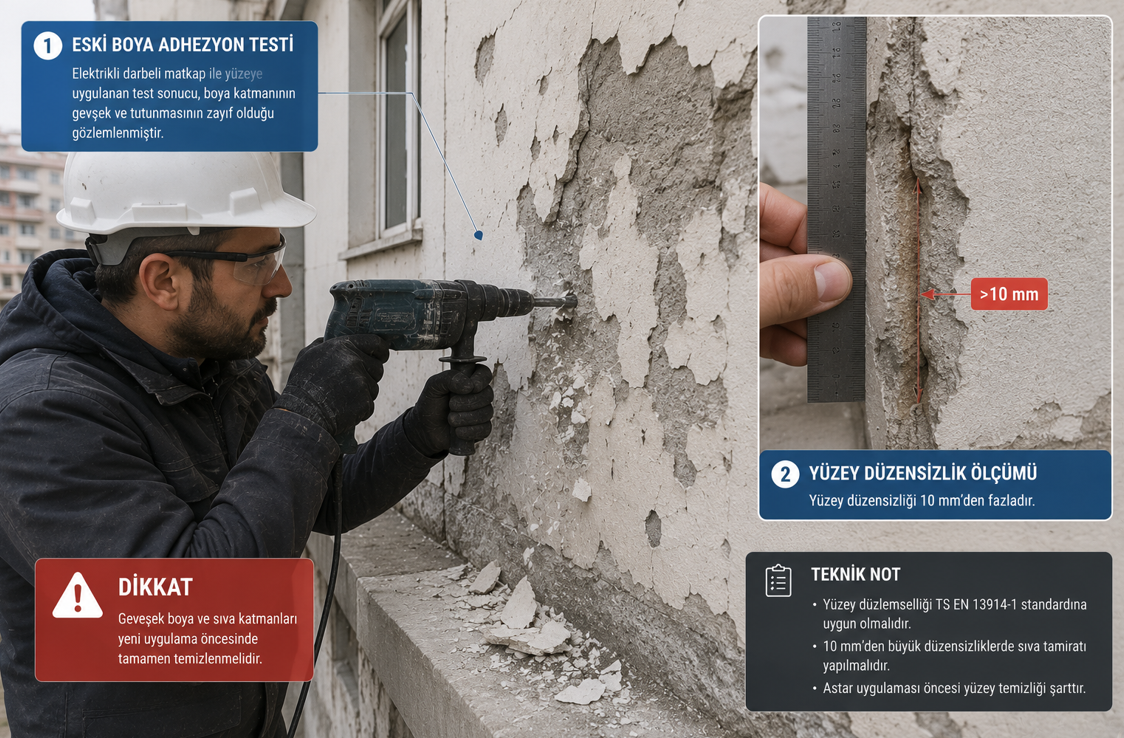

Madde 1: Yüzey Hazırlığı ve Pul Testi
Resmi Şartname Metni
Uygulama yüzeyi; gevşek ve dökülmekte olan sıva, boya, yağlı leke, yosun, küf ve tüm kirleticilerden tamamen arındırılmış olacaktır. Boya kaplı yüzeylerde yapışma (pul) testi yapılacak; boya yüzeyi altında tutunma zayıflığı tespit edildiğinde tüm boya tabakası kaldırılacaktır. Yüzey düzlük toleransı 2 metrelik mala ile maksimum 10 mm olacaktır; bu sınırı aşan çıkıntı ve çöküntüler levha serilmeden giderilecektir.
USTA
"Boya üstüne levhayı yapıştırırız şefi, zaten dübellerle de tutuyoruz — pul testi zaman kaybı."
Şantiye Gerçeği: Neden İzin Vermemelisin?
Yapıştırıcı, alt yüzeye değil boyaya yapışır — ve boya yüzeyi kendi altından soyulduğunda bütün sistemi beraberinde çeker. 6 katlı bir binada soyulan bir pano kaldırım üzerine düşebilir. Pul testi, bir jilet veya bıçakla boyaya 45° açıyla çizik çizilmesi ve çekme yapıştırması yöntemiyle yapılır. 0.3 N/mm²'nin altındaki yapışma değeri, boyayı sökmeyi zorunlu kılar. Dübellemek bu riski hafifletir ama ortadan kaldırmaz — dübel ankrajı da sonunda boyadan ayrılan bir plaka içinde kalmaz.
Madde 2: Başlangıç Profili ve Zemin Detayı
Resmi Şartname Metni
Mantolama, zemin hizasında uygun genişlikte alüminyum veya plastik başlangıç profili ile başlatılacaktır. Başlangıç profili, levha kalınlığıyla eşleşecek şekilde seçilecek ve su terazisi (nivel) kontrolüyle yatay olarak vida ile monte edilecektir. Profil birleşimlerinde ara parça (plastik spacer) kullanılacak; profiller birbirine bitişik konulmayacaktır. Başlangıç profili altından üçgen şekilde mantolama bitirilecek ve altına su basmayacak şekilde silikon sızdırmazlık uygulanacaktır.
USTA
"Profil koymadan da başlayabiliriz şefi — levhayı direkt zemine oturtururuz, görünmez zaten."
Şantiye Gerçeği: Neden İzin Vermemelisin?
Başlangıç profili üç kritik işlev üstlenir: birincisi, tüm mantolama sisteminin yatay referans hattını oluşturur — eğri başlangıç, eğri biten sistem demektir. İkincisi, ilk sıra levhayı taşır ve aşağı kaymasını engeller. Üçüncüsü, zemin hizasında mantolama ile sokak arasındaki su ve nem geçişini keser. Profil olmadan döşenen mantolama, sokaklarda zemin suyu emilen EPS levhalarla karşı karşıya kalır — EPS nem emer, ısıl direnci düşer, zamanla solar.

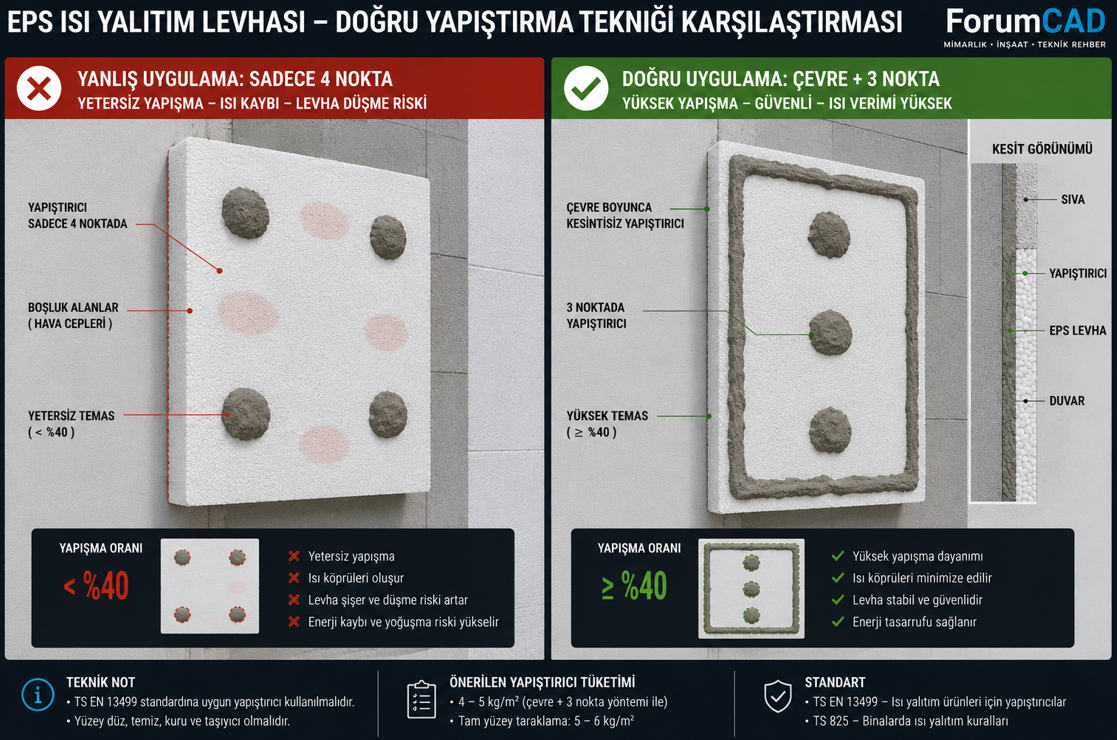

Madde 3: Yapıştırıcı Uygulama Yöntemi
Resmi Şartname Metni
EPS levhalar için nokta-çevre yöntemi veya tam yüzey şerit yöntemi uygulanacaktır. Nokta-çevre yönteminde yapıştırıcı, levha kenarına sürekli çevre bandı şeklinde ve merkeze en az 3 adet nokta olarak uygulanacaktır. Yapıştırıcı, levhanın minimum %40'ını kaplayacaktır. Mineral yün (MW) levhalar için üretici onaylı tam yüzey uygulama zorunludur. Yapıştırıcı uygulanmış levha, bina yüzeyine dik bastırılarak konumlandırılacak, sıkma ve kaydırma hareketi yapılmayacaktır.
USTA
"Sadece 4 nokta koyarız şefi, tutardik dübeller çakıyoruz zaten, neden daha fazla süreyim."
Şantiye Gerçeği: Neden İzin Vermemelisin?
%40 minimum temas yüzeyi kuralı, salt yapışma için değil, levha arkasında hava dolaşımını engellemek içindir. Levha arkasında kalan boşluk, yüzey sıcaklığının çok yüksek olduğu güney cephelerde bir hava torbası işlevi görür — bu torba ısındığında genleşir ve levhayı dışa doğru iter, sistemi çökertir. MW levhalar için tam yüzey zorunluluğu ise neme karşı mineral yünün EPS kadar dirençli olmamasından kaynaklanır — boşluk kalan alanlarda nem birikimi MW levhayı çökertir.
Mantolama imalatı denetimi, dübel çekme testi ve teknik şartname danışmanlığı için yazın.
Danışmanlık AlınMadde 4: Dübel Sayısı ve Rüzgar Yükü Hesabı
Resmi Şartname Metni
Dübel sayısı, rüzgar yükü hesabına (TS EN 1991-1-4) ve binanın bulunduğu rüzgar bölgesine göre belirlenecektir. Genel yüzey için minimum 6 adet/m², köşe bölgelerinde (cephe genişliğinin 1/10'u kadar) ve çatı kenarlarında minimum 8 adet/m² dübel uygulanacaktır. Dübel, baz sıva ve levha kalınlıklarını geçerek taşıyıcı yapıya minimum 5 cm girmelidir. Dübeller levha merkezine ve kenarlardan minimum 5 cm içeriye konumlandırılacaktır.
USTA
"4 dübel yeter şefi, biz hep 4 kullanırız, göreve hazırız, rüzgar hesabı saçmalık."
Şantiye Gerçeği: Neden İzin Vermemelisin?
Türkiye'nin rüzgar yükü haritasında İstanbul, Çanakkale, İzmir gibi kıyı şehirlerinde ve Boğaz güzergahında çekme kuvvetleri dramatik olabilir. 4 dübel/m² ile hesaplanan çekme kapasitesi, bu bölgelerde rüzgar yükünü karşılamayabilir. Türkiye'de ciddi fırtınaların ardından cephe panoları düşen binaların büyük çoğunluğunda yetersiz dübelleme tespit edilmiştir. Dübel uzunluğu seçiminde de kritik hata sık yapılır: baz sıva + levha kalınlığından sonra taşıyıcı yapıya 5 cm girmesi gereken dübel, çoğunlukla bu derinliğe ulaşmayan kısa seçilir.
Madde 5: EPS mi, Taş Yünü mü? Yangın Yönetmeliği Seçim Kriterleri
Resmi Şartname Metni
Yalıtım levhası seçimi, binanın kullanım sınıfı, yüksekliği ve Binaların Yangın Güvenliği Yönetmeliği çerçevesinde belirlenir. Konut binalarında bodrum kattan çatıya kadar yükseklik 21.5 m (7 kat) altında kalan yapılarda grafit EPS veya standart EPS kullanılabilir. 21.5 m ve üzeri tüm binalarda taşıyıcı katmanda mineral yün (MW, yangın sınıfı A1) veya EPS ile birlikte zorunlu yangın şeridi kullanılacaktır.
USTA
"8 katlı bina ama EPS koyarız şefi, çok daha ucuz ve kolay işlenir — taş yünü neden gereksiz."
Şantiye Gerçeği: Neden İzin Vermemelisin?
EPS (polistiren), yangın sınıfı E'dir — alev kaynağı kaldırıldığında yanmayı durdursa da eriyerek damlama yapar ve yangın yayılmasına katkıda bulunabilir. 21.5 m üzeri binalarda EPS cephe, yangının kat kat atlamasına zemin hazırlayabilir. Mineral yün ise A1 yangın sınıfı olup yangın karşısında erimez, damlama yapmaz. Özellikle otel, hastane, okul gibi kullanım sınıfı yüksek binalarda EPS kullanımı yangın yönetmeliğine açıkça aykırıdır — yapı ruhsatından enerji kimlik belgesine kadar sorumluluk zincirine dahildir.

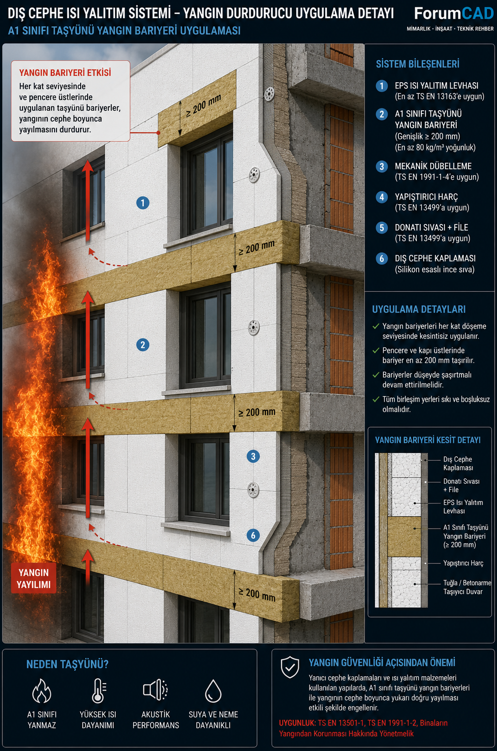

Madde 6: Yangın Şeridi Zorunluluğu
Resmi Şartname Metni
EPS ile yapılan ETICS sistemlerinde her kat döşeme hizasında ve tüm pencere ve kapı boşluklarının üstünde, yatay olarak minimum 200 mm genişliğinde, yangın sınıfı A1 olan mineral yün (MW) yangın şeridi yerleştirilecektir. Yangın şeridi, EPS plakalar ile aynı kalınlıkta seçilecek ve sistemin diğer bileşenleriyle uyumlu üretici onaylı yapıştırıcıyla monte edilecektir.
USTA
"Şefi, taş yünü hem pahalı hem de işleme zor — EPS şeridi koyarız, aynı şey."
Şantiye Gerçeği: Neden İzin Vermemelisin?
EPS yangın şeridi diye bir şey yoktur — EPS yanıcı malzemedir, yangın şeridi mantığını tamamen ortadan kaldırır. Yangın şeridinin amacı, bir kattan çıkan yangının cephe üzerinden yukarı yayılmasını kesmektir; bu ancak yanmayan (A1 sınıfı) mineral yün ile sağlanabilir. Yanlış yapılan yangın şeritleri, istemeden de olsa cepheyi "sürekli tutuşabilir" hale getirir. Bu, hem Binaların Yangın Güvenliği Yönetmeliği'ne aykırıdır hem de yangın sonrası yapı sahibi ve uygulayıcı için ağır hukuki sorumluluk doğurur.
Hukuki sorumluluk: Binaların Yangın Güvenliği Yönetmeliği kapsamında gereksiz gördüğünüz yangın şeridi, yapı ruhsatı ve enerji kimlik belgesi ile doğrudan ilişkilidir. Yangın güvenliği ihlalleri, yapı denetim firmasının, müteahhidin ve malikinin müşterek hukuki sorumluluğunu doğurur.
Madde 7: Toprak Altına EPS Yasağı — XPS Zorunluluğu
Resmi Şartname Metni
Temel yüzeyleri, zemin altı bodrum perde duvarları ve zemin ile temas eden yüzeylerde (toprak ile temas noktasından itibaren en az 50 cm yukarıya kadar) EPS kullanılmayacaktır. Bu alanlarda yalnızca XPS (ekstrüde polistiren köpük) veya mineral yün (sıkıştırılmış, baskıya dayanımlı) kullanılacaktır. XPS'in kapalı hücre yapısı, nem absorbsiyonunu minimize eder.
USTA
"Bodrum duvarına da EPS koyarız şefi, fiyatı ucuz, aynı iş yapar."
Şantiye Gerçeği: Neden İzin Vermemelisin?
EPS açık hücreli yapısı nedeniyle uzun süreli nem temasında su absorbe eder — %4-6'ya kadar hacimsel nem absorbsiyonu yaşayabilir. Nem emen EPS'in ısıl iletkenlik değeri belirgin biçimde artar, yani ısıl yalıtım performansı kaybedilir. Toprak altındaki EPS, ayrıca böcek ve kemirici zararına çok daha açıktır. XPS'in kapalı hücre yapısı ise nem geçirgenliğini minimumda tutar — bu nedenle zemin ile temas eden alanlarda XPS zorunludur.
Madde 8: Alkali Dayanımlı Cam Elyaf Filesi Zorunluluğu
Resmi Şartname Metni
Baz sıva uygulamasında kullanılacak donatı filesi alkali dayanımlı cam elyaf filesi (AR-Glass) olacaktır. File, baz sıva içinde yüzeyden minimum 2/3 derinliğe gömülecek ve birleşim noktalarında minimum 10 cm örtüşme sağlanacaktır. Sıradan alüminyum file, galvanizli file veya çelik file kesinlikle kullanılmayacaktır.
USTA
"Alüminyum file de aynı şefi, hatta daha sağlam — cam file çok pahalı, fark yok."
Şantiye Gerçeği: Neden İzin Vermemelisin?
Baz sıva çimento esaslı, yani yüksek pH değerlidir — pH 12-13 ortamında alüminyum kimyasal reaksiyon vererek birkaç yıl içinde çözünür. Çözünen alüminyum file, geride hem boşluk hem de korozyon ürünleri bırakır; bu bölgelerden önce çatlaklar, sonra kaplama soyulmaları başlar. Alkali dayanımlı (AR) cam elyaf, bu yüksek pH ortamında çürümeden kalır. TS EN 13496 bu testi zorunlu kılmaktadır. Alüminyum ile cam elyaf arasındaki fiyat farkı, ileride yapılacak cephe onarımının çok küçük bir parçasıdır.
Madde 9: Köşe ve Kenar Profilleri
Resmi Şartname Metni
Tüm dış köşelerde cam elyaf kanatlı PVC veya alüminyum köşe profili, pencere ve kapı kenarlarında cam elyaf kanatlı sıva başlangıç profili, balkon kenarlarında ise su basman profili kullanılacaktır. Profiller baz sıva içine gömülerek bant/kanatlı kısımları tamamen sıva içinde kalacak şekilde uygulanacaktır. Köşe profilleri birleşim noktalarında kesilerek geçiştirilecek; üst üste bindirme yapılmayacaktır.
USTA
"Köşeye profil koymaya ne gerek şefi, baz sıvayla köşeyi güzel yaparız, sağlam olur."
Şantiye Gerçeği: Neden İzin Vermemelisin?
Dış köşe, mekanik darbeye ve iklim koşullarına en açık noktalardır. Profil olmadan sıvadan oluşturulan köşe, ilk çarpma veya don-çözünme döngüsünde ufalanır. Köşe profili, hem köşenin geometrik netliğini sağlar hem de darbeye karşı mekanik dayanımı artırır. Su basman profili ise balkon kenarında suyun arkaya (levha-duvar arasına) girmesini engeller. Profil atlandığında su bu noktalardan girip yalıtım levhasının arkasına ulaşır ve yıllar içinde karbon kapilerini oluşturarak sıva tabamasını kaldırır.

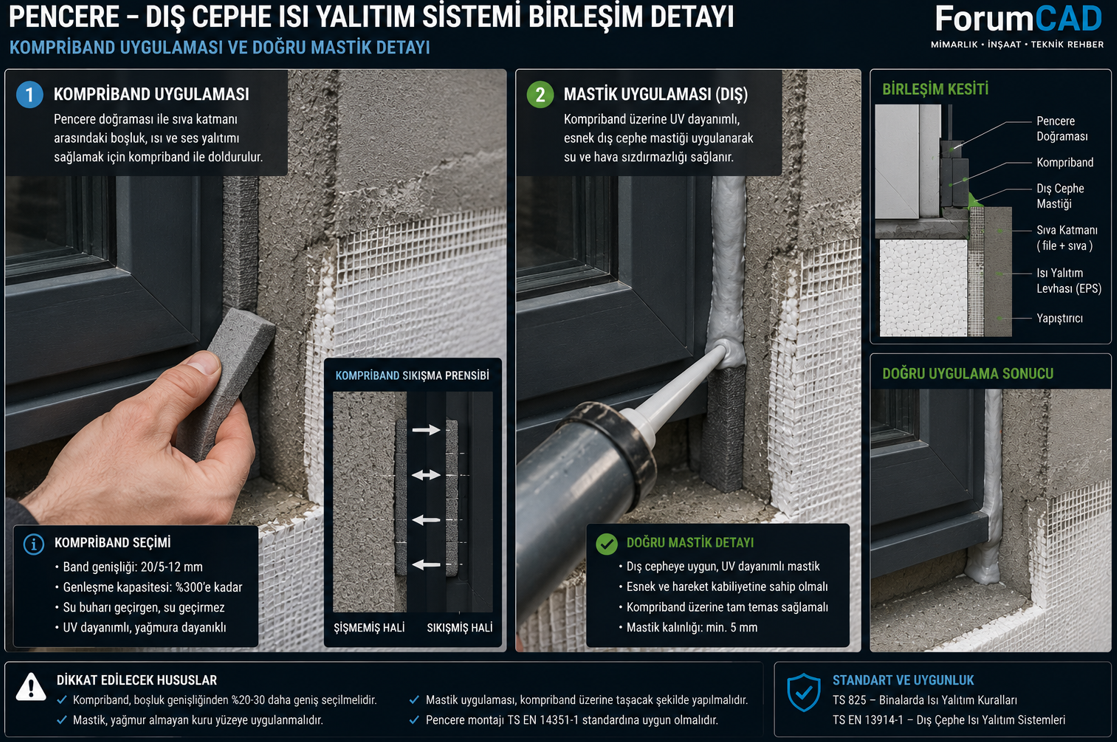

Madde 10: Pencere-Mantolama Birleşim Detayı
Resmi Şartname Metni
Mantolama sistemi ile pencere kasaları arasındaki birleşim noktalarına kompriband (önceden sıkıştırılmış genleşme bandı) veya EPDM hareket bandı yerleştirilecektir. Bu bant, baz sıva veya üst son kat ile doğrudan temas halinde olacak şekilde yerleştirilecek; rijit sıva uygulanarak bu birleşim noktaları köprülenmeyecektir. Pencere söveleri (alt, yan ve üst söve) mantolama sistemi ile uyumlu malzemeden üretilecektir.
USTA
"Pencereye sıvayla geçeriz şefi, band ne işe yarar, sıva zaten tutuyor."
Şantiye Gerçeği: Neden İzin Vermemelisin?
Mantolama sistemi sıcaklık farklarıyla genleşip büzülür; pencere kasası ise farklı bir malzeme olarak farklı hızda hareket eder. Bu göreli hareket, birleşim noktasında rijit sıvayı çatlatır. Çatlaktan giren su, ısı yalıtım levhasının arkasına ulaşır ve bodrum döşemesine kadar ilerleyebilir — bu tür hasar şikayetlerinin büyük çoğunluğunun kaynağı, pencere kenarı bant eksikliğidir. Kompriband bandı, bu göreli hareketi sessizce absorbe eder.
Madde 11: Isı Köprüsü — Balkon ve Döşeme Kenarı Detayı
Resmi Şartname Metni
Balkon levhası ile dış duvar birleşim noktaları, ısı köprüsü oluşturan en kritik detaylardır. Bu noktalarda, balkon betonarme kirişinin dışarı çıkan kısmı minimum 30 mm XPS veya MW levha ile sarılarak mantolama sistemine entegre edilecektir. Katlar arası döşeme kenarlarında da yatay hat boyunca minimum 50 mm yalıtım sağlanacaktır. Yalıtımsız balkon-duvar birleşimleri, BEP Yönetmeliği kapsamında enerji kimlik belgesi hesabına dahil edilecektir.
USTA
"Balkon kiriş çıkıntısını yalıtmak zor şefi, görünmez zaten — önemli değil."
Şantiye Gerçeği: Neden İzin Vermemelisin?
Isı köprüsü, düşük hesap değeri ile büyük enerji kaybına neden olur. Yalıtımsız bir balkon kirişi, o noktada duvarın ısıl direncini neredeyse sıfırlar ve konutun o köşesinde yüzey sıcaklığı çiğlenme noktasının altına düşebilir — yani o köşede kondenzasyon (terlemesi) ve küf oluşur. Isı köprüsü hesabı BEP Yönetmeliği kapsamında zorunludur; köprü sınırların üstündeyse enerji kimlik belgesi verilemez. Bu "görünmez" detay, hem enerji hem sağlık hem hukuki uyumluluk açısından kritiktir.
Madde 12: Baz Sıva Katları, Kurutma Süresi ve Son Kat
Resmi Şartname Metni
Baz sıva minimum 2 kat halinde uygulanacaktır. Birinci kat ile cam elyaf filesi gömülecek, birinci kat minimum 24 saat (+20°C koşullarında) kurumadan ikinci kata geçilmeyecektir. Toplam baz sıva kalınlığı minimum 5 mm, maksimum 8 mm arasında olacaktır. Baz sıva tamamen kuruduktan sonra astar uygulanacak; ardından üretici onaylı nefes alan (difüzyon açık) son kat sıva veya boya uygulanacaktır. Bütünüyle yoğun, difüzyon kapalı son kat kullanılmayacaktır.
USTA
"Tek kat baz sıva 6 mm süreriz şefi, zaten yeterli — file de içinde kalıyor."
Şantiye Gerçeği: Neden İzin Vermemelisin?
Tek kat baz sıvada file, sıvanın tam ortasına gömülemez — ya yüzeye çok yakın kalır (mekanik hasar açık) ya da çok içe gömülür (çatlak köprüleme işlevi azalır). İki kat uygulama, filenin optimum konumda kalmasını sağlar. Difüzyon kapalı son kat ise EPS'in içindeki nem buharının dışarı çıkmasını engeller — nem birikimi EPS levhayı içten aşındırır ve levha zamanla yapısal bütünlüğünü kaybeder. Nefes alan son kat, sistemin nem dengesini yönetir.
Madde 13: Hata Maliyet Tablosu — Bu Hatalar Size Ne Kadara Patlar?
Aşağıdaki tablo, yukarıda anlatılan ihmallerin 10 katlı 400 m² cepheli bir apartman için 2026 piyasa koşullarında ortaya çıkardığı gerçek onarım veya yenileme bedelini özetler:
| İhmal Edilen Madde | Gerçek Sonuç | Onarım / Yenileme Maliyeti |
|---|---|---|
| Pul testi yapılmaması (Madde 1) | Boya-levha birlikte soyulur | +80.000 - 200.000 TL (komple cephe yenileme) |
| Başlangıç profili konulmaması (Madde 2) | Alt sıradan başlayan çöküş | +30.000 - 70.000 TL (alt sıra söküm + yeniden) |
| %40 yapışma yüzeyi sağlanmaması (Madde 3) | Güneyde kabarcık ve düşme | +60.000 - 150.000 TL (etkilenen cephe yenileme) |
| Yetersiz dübel (Madde 4) | Rüzgarda pano düşmesi — can güvenliği riski | +50.000 - 120.000 TL + hukuki sorumluluk |
| Yanlış levha seçimi (Madde 5) | Yangın güvenliği ihlali | +100.000 - 300.000 TL (komple yenileme + ceza) |
| Yangın şeridi eksikliği (Madde 6) | Yangın yönetmeliği ihlali, can riski | +40.000 - 100.000 TL (şerit ekleme + sıva) |
| Toprak altına EPS (Madde 7) | Nem absorbsiyonu, yalıtım kaybı | +25.000 - 60.000 TL (söküm + XPS ile yenileme) |
| Alüminyum file kullanımı (Madde 8) | 5-10 yılda file çürür, çatlak ve kalkma | +80.000 - 200.000 TL (komple yenileme) |
| Köşe profili atlanması (Madde 9) | Köşe hasar ve su girişi | +15.000 - 35.000 TL (köşe onarım) |
| Pencere bandı atlanması (Madde 10) | Pencere kenarı çatlak, su girişi | +20.000 - 50.000 TL (tüm pencere kenarı yenileme) |
| Isı köprüsü önlenmemesi (Madde 11) | Köşe küfü, kondenzasyon, enerji belgesi sorunu | +15.000 - 40.000 TL + BEP sertifikasyon sorunu |
| Tek kat baz sıva / difüzyon kapalı son kat (Madde 12) | Çatlak ağı, nem hapı | +40.000 - 100.000 TL (baz sıva yenileme) |
Mantolama'da tek cephe onarımı yok. Mantolama hasar gördüğünde genellikle küçük bir onarım mümkün değildir: etkilenen bölge söküldüğünde etrafındaki alanlar da bozulur. Çoğu hasarda komple cephe yenileme kaçınılmazdır. 400 m² cephede bu maliyet, orijinal mantolama maliyetinin 1.5-2 katına ulaşabilir.
