Kutu Profil İmalatları Teknik Şartnamesi: Usta Bahaneleri ve Şantiye Gerçekleri
Yayın:
Madde 1 — Kapsam ve Uygulama Alanları
Bu sartname, yapı işlerinde kullanılan kare ve dikdörtgen kesitli soğuk sekillendirilmiş veya sıcak haddelenmiş çelik içi bos profillerin (kutu profil) malzeme, imalat, yüzey koruma, montaj ve muayene gereksinimlerini kapsar. Tek bir kaynaktan tüm kullanım senaryolarına yönelik teknik dayanak sağlamak amacıyla hazırlanmıştır.
Sartname kapsamındaki uygulama alanları:
- Kapi kasası ve çerceve imalatları — iç mekan, dış mekan, nemli hacim, yangın kapısı kasası
- Çelik kapi imalatı — tek veya çift kanatlı, güvenlik kapısı kanatları ve kasaları
- Pencere kasası ve bölme sistemi taşıyıcıları
- Merdiven korkuluğu alt taşıyıcı profil
- Pergola, çardak ve çelik kapı üstu sundurma strüktürü
- Asma tavan ve bölme duvar ana taşıyıcı iskelet (alçipan haricindeki çelik sistemler)
- Hafif çatı taşıyıcı sistemler — garaj, depo, tarımsal yapı
- Dekoratif ve mobilya imalatları — konsol reyonu, sergi stand, masa ayağı, raf sistemi
- Makine temeli ve ekipman platformu
Madde 2 — Atıfta Bulunulan Standartlar
| Standart No | Konu |
|---|---|
| TS EN 10219-1 | Soguk sekillendirilmiş kaynaklı yapisal içi bos profiller — Teknik teslimat kosulları |
| TS EN 10219-2 | Soguk sekillendirilmiş içi bos profiller — Toleranslar, boyutlar ve kesit özellikleri |
| TS EN 10210-1 | Sıcak haddelenmiş yapisal içi bos profiller — Teknik teslimat kosulları |
| TS EN 10210-2 | Sıcak haddelenmiş içi bos profiller — Toleranslar, boyutlar ve kesit özellikleri |
| TS EN 10025 | Yapisal çeliklerin sıcak haddelenmiş ürünleri |
| TS EN ISO 12944 | Boyalar ve vernikler — Çelik yapıların korozyon koruma sistemleri |
| TS EN ISO 1461 | Demir ve çelik ürünler üzerine sıcak daldırma galvaniz kaplamalar |
| TS EN ISO 8501-1 | Yüzey hazırlığı — Pastan arinma dereceleri ve yüzey hazırlama dereceleri |
| TS EN ISO 9692-1 | Kaynama ve benzer işlemler — Birleşim hazırlama önerileri |
| TS EN ISO 2553 | Kaynama ve benzer işlemler — Çizimlerde sembolik gösterim |
| TS EN 1090-1/2 | Çelik yapıların imalatı ve montajı — Yapi çeliği bileşenleri |
| TS EN ISO 5817 | Çeliğin ergitme kaynağı — Kabul seviyeleri |
Madde 3 — Malzeme Gereksinimleri ve Çelik Sınıfları
Kullanılacak çelik sınıfı, uygulamanın yapısal gereksinimlerine ve işletme kosullarına göre belirlenir. Belirsiz "piyasa çeliği" veya orijin belgesi olmayan malzeme kullanımına izin verilmez.
| Çelik Sınıfı | Akma Dayanımı | Kullanım Alanı | Standart |
|---|---|---|---|
| S235JR | min. 235 MPa | Kapi kasası, dekoratif imalat, asma tavan taşıyıcı, mobilya | TS EN 10025 |
| S275JR | min. 275 MPa | Korkuluk taşıyıcısı, çelik kapi, pergola, hafif çatı | TS EN 10025 |
| S355JR | min. 355 MPa | Taşıyıcı platform, ağır yüklü strüktür, makine temeli | TS EN 10025 |
| S355J2H | min. 355 MPa | Soğuk çalışma bölgeleri, enerji uygulamaları, dışarıda kalan strüktür | TS EN 10219 |
- Tedarik edilen her parti için imalatçı mill sertifikası (EN 10204-3.1 veya 3.2) ibraz edilecektir.
- Sertifikada çelik sınıfı, kimyasal bilesen, mekanik özellik test sonuçları ve ısıl isleme bilgisi yer alacaktır.
- Sertifikasız veya orijin belgesi sunulamayan malzeme şantiyeye kabul edilmeyecektir.
- Malzeme stok alanında çelik sınıfı etiketleri görünür şekilde korunacak, farklı sınıflar karışık depolanmayacaktır.
Madde 4 — Profil Boyutları, Et Kalınlıkları ve Toleranslar
| Kesit (mm) | Agırlık (kg/m) | Tipik Kullanım |
|---|---|---|
| 20 x 20 | Et kalınlıgına göre 0.86-1.13 | Mobilya, dekoratif detay, küçük geçme bağlantı |
| 25 x 25 | 1.12-1.55 | Çerceve içi taşıyıcı, raf sistemi |
| 30 x 30 | 1.40-2.01 | Küçük kapi kasası, asma tavan taşıyıcı |
| 40 x 40 | 2.06-3.08 | Standart iç kapi kasası, korkuluk dikmesi |
| 50 x 50 | 2.71-4.25 | Dış kapi kasası, pergola dikme bağlantı profili |
| 60 x 60 | 3.50-5.55 | Büyük kapi/geçit kasası, ağır korkuluk |
| 20 x 40 | 1.40-1.97 | Kapi kasası yatay lento ve eşik profili |
| 30 x 60 | 2.24-3.24 | Hafif çatı maketin, asma tavan ana profil |
| 40 x 80 | 3.30-5.09 | Pergola kirişi, çatı aşığı, orta ağırlık platform |
| 50 x 100 | 4.47-7.18 | Ağır kiri gövdesi, taşıyıcı platform ana eleman |
| 60 x 120 | 5.97-9.64 | Büyük açıklık taşıyıcısı, hafif vinç kirişi yatağı |
| Uygulama | Min. Et (mm) | Açıklama |
|---|---|---|
| İç mekan dekoratif imalat, mobilya | 1,5 | Yapısal yük taşımayan, estetik amaçlı |
| Asma tavan taşıyıcı iskelet | 2,0 | Statik hesap yapılmadan max. 25 kg/m² tavan yükü |
| İç mekan kapı kasası (rutubet yok) | 2,0 | Tek kanatlı, standart yük |
| İç mekan kapı kasası (baca-mutfak) | 2,5 | Yüksek nem veya ısı etkisi |
| Dış mekan kapı kasası | 3,0 (galvanizli) | Rutubet ve yüzey sıcaklık degişimi |
| Islak hacim, bodrum kapı kasası | 3,0 (sicak daldırma galvaniz) | Sürekli nem ortamı |
| Çelik güvenlik kapısı kasası | 3,0 — 4,0 | Zorlamalı giriş dayanımı |
| Merdiven korkulugu alt taşıyıcı | 3,0 | Yatay yük ve darbe dayanımı |
| Pergola ve çardak dikme/kiriş | 3,0 — 4,0 | Kar, rüzgar, dinamik yük |
| Hafif çatı ana taşıyıcı | 4,0 | Statik hesaba göre büyüyebilir |
| Platform ve makine temeli | 5,0 ve üzeri | Statik hesap zorunlu |
- Dış boyut toleransı: ±%1,0 veya ±0,5 mm (büyüğü geçerli)
- Et kalınlığı toleransı: ±%10 (nominal değerin)
- Uzunluk toleransı: +10 mm / 0 mm (siparişe göre azaltılabilir)
- Dogruluk — eğrilik: 2 m'de max. 2 mm sapma
- Burulma: 1 m'de max. 1° (ölçüm metoduna göre TS EN 10219-2)
Madde 5 — Yüzey Hazırlığı
Boya veya toz boya uygulaması öncesinde yüzey temizligi TS EN ISO 8501-1 standartına göre degerlendirilir. Kullanılacak yönteme göre minimum temizlik derecesi aşağıdaki tabloda verilmiştir.
| Yüzey Hazırlama Yöntemi | Min. Temizlik Derecesi | Uygulama |
|---|---|---|
| Kumlama / Bilya püskürtme | Sa 2,5 | Epoksi veya poliüretan boya öncesi |
| Asit yıkama (degreasing + pickling) | Pas ve yag arındırılmış | Toz boya ve galvaniz öncesi |
| Motorlu tel fırça + aseton silme | St 3 | Yalnızca tek kat koruyucu boya öncesi (iç mekan düsük nem) |
| Elle temizleme (minimum) | St 2 | Kabul edilmez — yalnızca onarım amaçlı küçük alanlarda |
Madde 6 — Korozyon Koruma Sistemleri
| Ortam Kategorisi | Örnekler | Önerilen Sistem | Min. DFT (µm) |
|---|---|---|---|
| C1 — Düşük koroziflik | Kuru iç mekan, ısıtılan bina | 1 kat epoksi astar + 1 kat son kat boya | 80 |
| C2 — Düşük | Rutubet degişken iç mekan, depo | 1 kat çinko fosfat astar + 1 kat son kat | 100 |
| C3 — Orta | Kentsel dış mekan, mutfak, şantiye | 2 kat epoksi + 1 kat poliüretan son kat | 160 |
| C4 — Yüksek | Kıyı bölgesi, islak hacim, havuz kenarı | Sıcak daldırma galvaniz + epoksi son kat (duplex) | Galvaniz min. 85 µm + boya 60 |
| C5 — Çok Yüksek | Deniz suyu teması, endüstriyel asit ortamı | Duplex sistem + seçici poliüretan veya epoksi son kat | Galvaniz min. 85 µm + boya 120 |
- Yüzey hazırlıgı: asit yıkama → degreasing → fosfatlama → kurutma
- Toz boya kalınlıgı: min. 60 µm kür sonrası (kuru film kalınlıgı)
- Fırın sıcaklıgı ve süre: imalatçı teknik veri sayfasına uygun (tipik 180-200°C, 15-20 dk.)
- Cross-cut test (TS EN ISO 2409): çizgi aralıgı 1 mm, kabul sınıfı 0 veya 1
- RAL kodu iş sahibi tarafından onaylandıktan sonra seri üretime geçilir
- Minimum kaplama kalınlıgı: 6 mm ve üzeri et için 85 µm; 3-6 mm et için 70 µm
- Kaplama bütünlüğü: manyetik kalınlık ölçüm cihazıyla kontrol
- Delikler ve drenaj açıklıkları: galvaniz öncesi drenaj deliği açılması zorunlu (kapalı kesitlerde içerde sıvı çinko hapsi patlama riski yaratır)
- Kaynak dikişleri galvaniz öncesi temizlenmiş ve kaynak curufundan arındırılmış olacaktır
- Teslimat: çizik ve mekanik hasar olmaksızın paket içinde taşınacaktır
Madde 7 — Kaynak Gereksinimleri
- Yapısal uygulamalarda kaynakçılar TS EN ISO 9606-1 belgeli olacaktır.
- Kaynakçı belgesi, uygulanacak kaynak pozisyonu ve malzeme sınıfını kapsamalıdır.
- Dekoratif ve hafif imalatlarda (C1-C2 ortam) belge şartı proje sorumlusu onayıyla esnetilebilir; ancak kaynak kalitesi görsel muayeneyle teyit edilir.
Tüm yapısal kaynak dikişleri TS EN ISO 5817 Kalite Seviyesi B (yüksek kalite) gereksinimlerini karşılayacaktır. Dekoratif imalatlarda Kalite Seviyesi C uygulanabilir.
| Hata Türü | Yapısal B Sınıfı | Dekoratif C Sınıfı |
|---|---|---|
| Gözenek (porozite) | Max. %0,5 proje kesiti | Max. %2 proje kesiti |
| Nüfuziyet eksikliği | Kabul edilemez | Kabul edilemez |
| Çatlak | Sıfır tolerans | Sıfır tolerans |
| Yanma çentiği (undercut) | Max. 0,5 mm | Max. 1,0 mm |
| Boya öncesi kaynak sıçrantısı | Tümüyle temizlenmiş | Tümüyle temizlenmiş |
Uzunlugu 6 metreyi aşan veya doğrudan güneş ısısı veya yüksek sıcaklık kaynaklarına maruz kalan kutu profil hatlarında termal genleşme payı bırakılması zorunludur. Çelik için termal genleşme katsayısı 12 × 10⁻⁶ /°C olarak alınır. 10 m uzunlugunda ve 40°C sıcaklık farkında oluşacak genleşme yaklaşık 4,8 mm'dir.

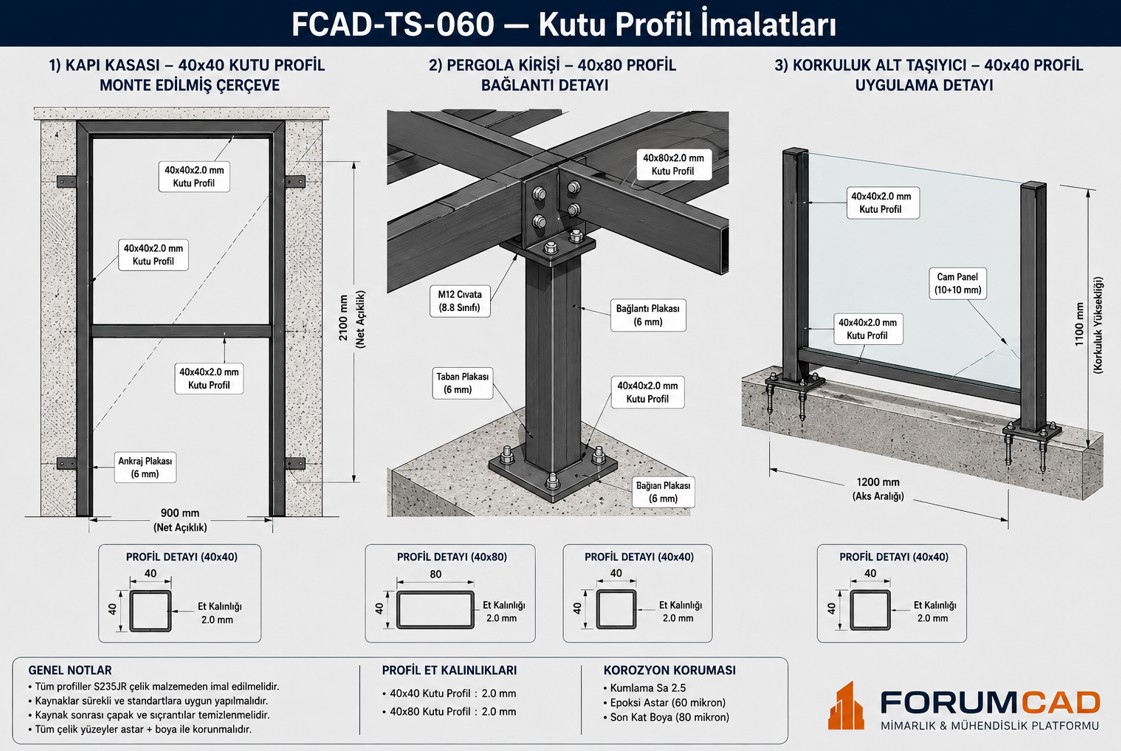

Madde 8 — Uygulama Bazında Özel Gereksinimler
- Menteşe noktalarında ve kilitlik bölgesinde iç takviye leva veya profil parçası kullanılacaktır.
- Kasanın duvara ankraj noktaları belirlenerek basa baglantı detayları projelendirilecektir; minimum 4 ankraj noktası (180 cm'e kadar kapıda), 220 cm'i aşan kapılarda en az 6 nokta.
- Kapi agırlıgı ve menteşe sayısı birlikte hesaplanacaktır: 80 kg'a kadar 2 menteşe, 80-120 kg arası 3 menteşe, 120 kg üzeri mühendis hesabı ile belirlenir.
- Yangın kapısı kasası: ilgili kapının yangın dayanım sınıfı (EI30, EI60, EI90, EI120) gereksinimine uygun çelik sınıfı ve et kalınlıgı statik hesapla belirlenir.
- Bodrum veya zemin katta dogruda toprakla temas eden kasalar: sıcak daldırma galvaniz zorunlu, boya ek koruma olarak uygulanır.
- Kar yükü hesabı: projenin bulundugu iklim bölgesine gore TS 498 kapsamında hesaplanacaktır.
- Rüzgar yükü: mimari proje onayında rüzgar bölgesi belirlenerek kuvvetler hesaplanacaktır.
- Temel ankraj: beton ankraj veya kimyasal ankraj kullanılacak, ankraj hesabı profil yüklerini karşılayacak sekilde yapılacaktır.
- Uzun açıklıklarda (5 m üzeri) ortada destek veya çapraz brace eleman öngörülecektir.
- Çelik yüzey: en az C3 koruma sistemi (duplex tercih edilir). Yılda bir kez görsel muayene ve hasar tespiti yapılacaktır.
- Yatay yük kapasitesi: TS EN 1991-1-1 baglamında kişilerin basabileceği yüzeyler için min. 1 kN/m yatay çizgi yükü.
- Üst ray veya başlik profil: min. 40x40x3 mm veya statik hesapla büyütülür.
- Dikey dikme aralıgı: max. 1 m (yapı denetimi ve mimari proje esas alınır).
- Cam korkuluklarda alt profilin cam mengenesi (U profil veya özel klips) ile birlesim detayı üreticinin onayına tabi olacaktır.
- Sarkıt ankraj aralıgı: tavan yüküne bağlı, max. 1,2 m.
- Birincil profil (asal): min. 40x40x2 mm.
- İkincil profil (ara): min. 25x25x2 mm.
- Profiller biribirine kaynak veya kilitlemeli bağlantı elemanıyla baglı olacak, tel askı kullanılmayacaktır.
- Toprak teması veya nemli mekanlarda (bodrum, dış mekan) galvaniz zorunlu; iç kuru mekanlarda epoksi astar yeterlidir.
- Et kalınlıgı düşük tutulabilir (min. 1,5 mm); ancak taşıyıcı ve ankraj noktaları 2,0 mm altında olmayacaktır.
- Köşe kaynaklarında estetik kalite önceliklidir: kaynak sonrası taşlama ve mat boya ile düzeltme kabul edilir.
- Eklem noktaları (boğaz kesiti): görünür uygulamalarda lazer kesim veya CNC yönlendirmeli testereli kesim tercih edilir; taşlama kesimi görünür yerlerde kabul edilmez.
- Vida deligi yeri: vidalar profil içinden geçirilecek, dışarıda görünmeyecektir (frenk vidası kullanılacaktır).
Madde 9 — Montaj Gereksinimleri
- Kapi kasası dikliği: 2 m şakülde max. 2 mm sapma (her iki düzlemde).
- Kapi kasası yatay düzlüğü: 2 m su terazi veya lazer ile max. 1,5 mm sapma.
- Kapi agzı açıklıgı: menteşe tarafında ve kilit tarafında ölçülen açıklıklar birbirinden max. 1 mm farklı olacaktır.
- Pergola ve strüktür dikmesi dikliği: 3 m'de max. 3 mm (şakülde iki yönde ölçülür).
- Ankraj boyu: beton veya duvar içinde min. 80 mm (kimyasal ankraj için reçine teknik veri sayfasına bakılır).
- Ankraj köşebaşı (takozu) profili: min. 40x40x3 mm veya eşdeger sertleme plakası.
- Fugalar: ankraj etrafında köpük değil — kasanın dış kenarı çevresinde rötretasyon önleyici polisülfit veya PU doldurma/sızdırmazlık uygulanır; ardından sıva veya alçı kapatma yapılır.
Madde 10 — Kalite Kontrol ve Muayene
| Kontrol Kalemi | Yöntem | Kabul Kriteri |
|---|---|---|
| Et kalınlıgı | Mikrometre veya ultrasonik ölçüm | Nominal ± %10 |
| Dış boyut | Kumpas | Nominal ±%1 veya ±0,5 mm |
| Düzlük / eğrilik | Cetvel + ölçüm bandi | 2 m'de max. 2 mm |
| Kaynak görsel muayene | Gözle + 5x büyüteç | Çatlak yok, gözenek max. B/C sınıfı |
| Boya / toz boya kalınlıgı | Kuru film kalınlık ölçer | Spesifike edilen min. DFT |
| Galvaniz kalınlıgı | Manyetik ölçüm cihazı | TS EN ISO 1461 minimum degerleri |
| Yüzey görünümü | Gözle, gün ışıgında | Kabarcık, soyulma, çizik yok |
| Malzeme sertifikası | Belge inceleme | EN 10204-3.1 veya 3.2 uyumu |
- Kapi kasası diklik ve düzlük ölçümü (şakül veya lazer)
- Menteşe bölgesi takviye ve vida tutma testi
- Ankraj noktaları sayısı ve konumu
- Kapi kanadi serbest açılıp kapanma testi (sürtünme, takılma yok)
- Sızdırmazlık ve köpük/doldurma kalitesi
- Galvaniz çizik ve hasar bölgelerinde rötuş boya uygulaması
Madde 11 — Reddedilme Kriterleri
Aşağıdaki koşullardan herhangi birinin tespitinde malzeme veya imalat reddedilir, üretici masrafıyla yenilenir:
- Mill sertifikası sunulamayan veya beyan edilen çelik sınıfıyla uyuşmayan malzeme
- Et kalınlıgı nominal degerden %10'dan fazla eksik olan profil
- Kaynak dikişinde çatlak veya kabul edilemez nüfuziyet eksikliği
- Galvaniz kalınlıgı TS EN ISO 1461 minimum degerinin altında
- Boya veya toz boya kalınlıgı spesifikasyonun %80'inin altında
- Kasanın kapi açıklıgından büyük sapma göstermesi (her kenar için >3 mm)
- Kasanın dikliginin 2 m'de 3 mm'den fazla sapması
- Dış mekan veya ıslak hacim uygulamalarında galvaniz yoklugunun tespiti
Madde 12 — Bakım ve Uzun Dönem Koruma
- Boyalı dış mekan profilleri: yılda bir kez görsel muayene. Hasar, çizik veya kabarcık tespitinde 30 gün içinde rötuş boya.
- Galvanizli profiller: 5 yılda bir yüzey kontrolu. Beyaz pas (çinko oksit birikimi) oluşmuşsa tel fırça ile temizlenir, fırçalanmış alüminyum boya uygulanır.
- Kapı kasası menteşeleri: yılda bir kez menteşe yag uygulaması. Vida sıkılıgı kontrolu.
- Pergola ankraj noktaları: kar veya sel sonrasında kontrol. Zıvana oynaması tespitinde yeniden sıkıştırma veya kimyasal takviye.
